色噜噜国产精品视频一区二区-色伦聚网-色迷迷网免费站视频在线观看-色免费观看-九九热网-九九热线精品视频18

| 明清家具研習(xí)社 |

出土文物木家具的脫水定型是其修復(fù)和保護(hù)中的關(guān)鍵技術(shù)，這道工藝處理的好壞直接影響到文物家具的存亡。



現(xiàn)如今流傳下來的古家具很少，而且大多是明清家具，因?yàn)槊髑鍟r期開始大量應(yīng)用硬木，硬木較為堅(jiān)實(shí)致密，易于保存，但即使是這樣，流傳至今的硬木精品仍是鳳毛麟角。更別說更久遠(yuǎn)的唐宋時期，流傳到今天的家具屈指可數(shù)。

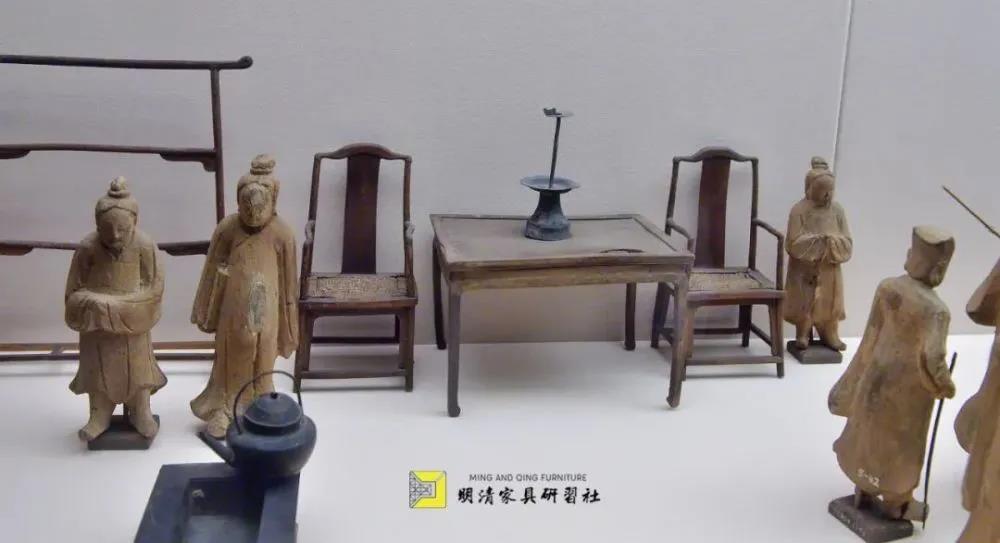

明 朱檀墓出土的文物

家具留存困難，除了材質(zhì)因素，還因?yàn)樵谑褂眠^程中，經(jīng)流轉(zhuǎn)搬運(yùn)、自然侵蝕、人為遺棄等各種各樣的原因損壞消磨，導(dǎo)致保存完好的實(shí)物很少。

但如果是出土家具，沒有在這滾滾紅塵中經(jīng)受這諸多磋磨，那留存的幾率便更大了幾分。因此對出土家具的保護(hù)與修復(fù)是考古界的重點(diǎn)項(xiàng)目之一。

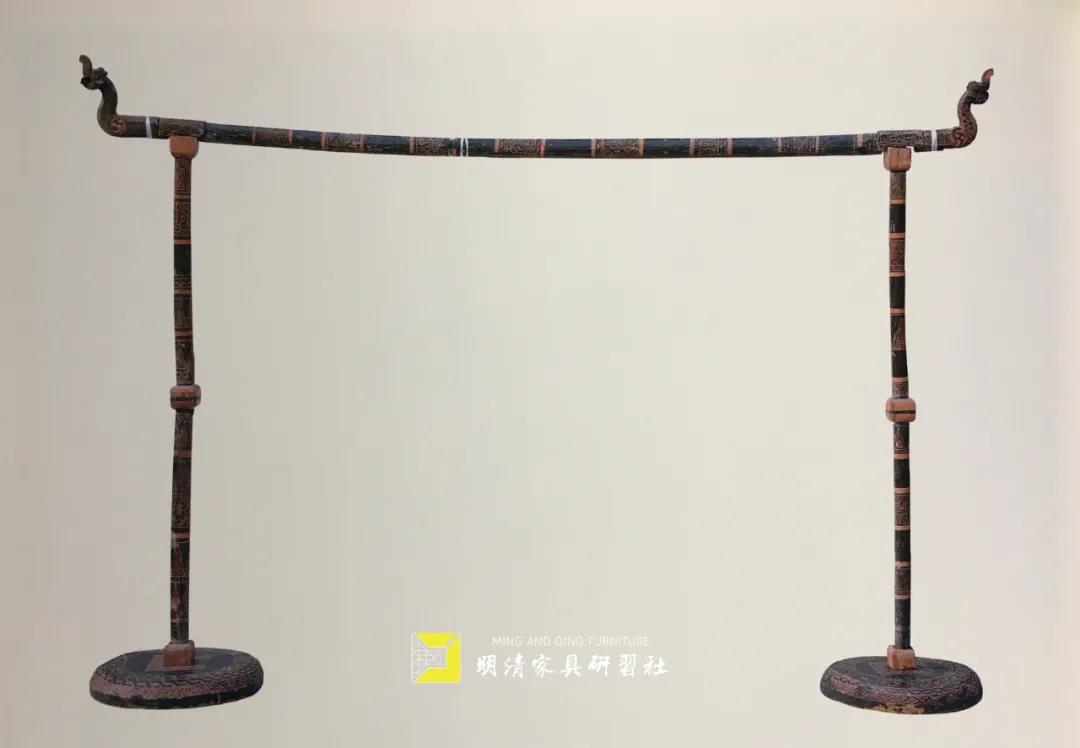

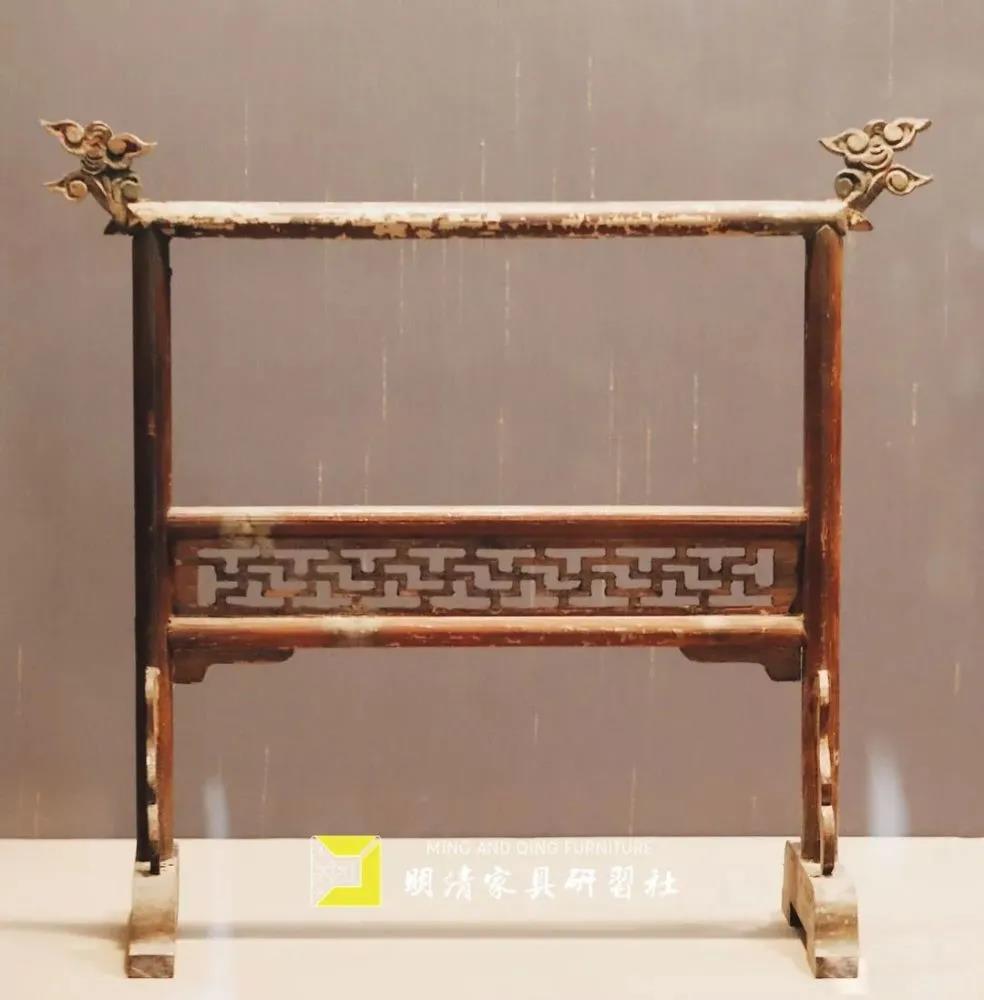

戰(zhàn)國 彩漆衣架  曾侯乙墓出土

一般來說，文物本身的抗腐性和文物所處的環(huán)境，如地下環(huán)境、發(fā)掘現(xiàn)場、博物館環(huán)境等對文物腐變程度有重要影響。



當(dāng)木家具剛埋于地下時，在水分、空氣、土壤酸堿度、溫度、微生物等因素的作用下，構(gòu)成木材的部分纖維素和半纖維素及木質(zhì)素降解流失，使得木胎強(qiáng)度減少，甚至導(dǎo)致木材糟朽殆盡。

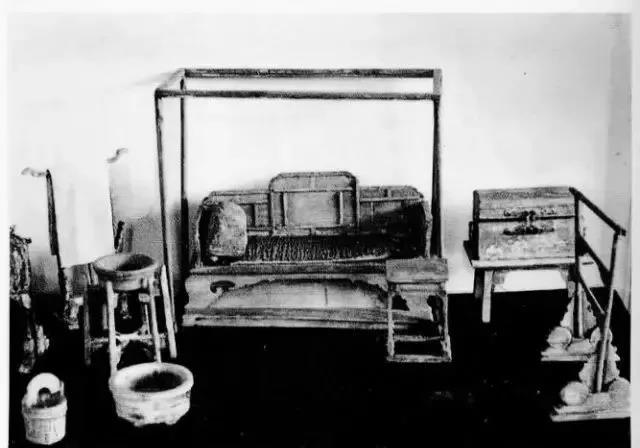

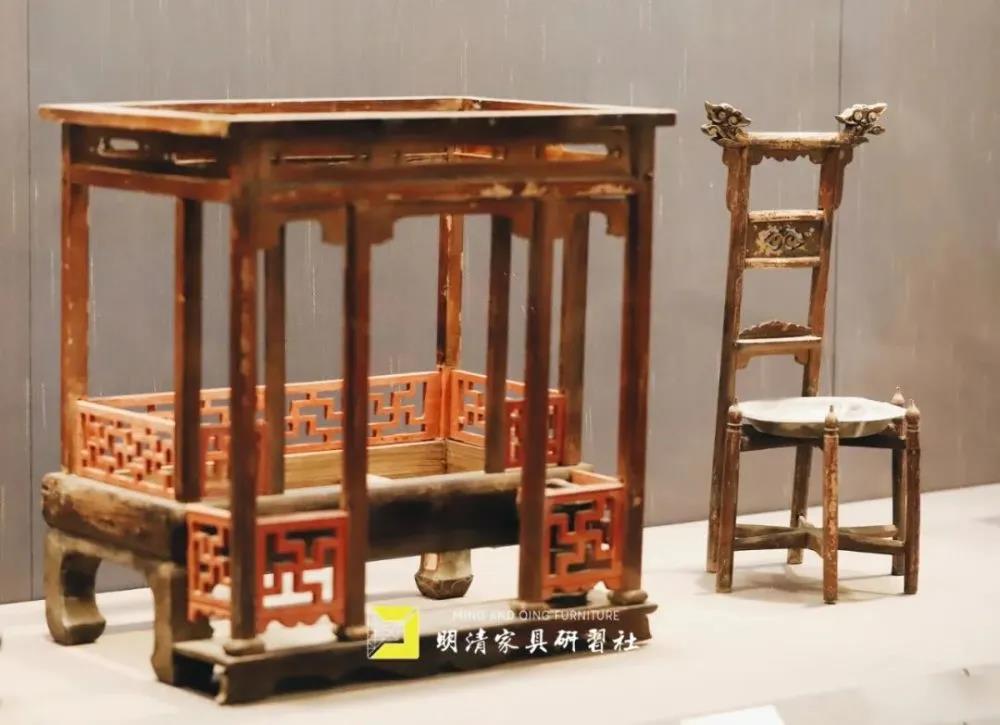

明 潘允徵墓出土明器家具 上海博物館藏

另外，由于潮濕的墓穴環(huán)境，滋生各種菌類，它們在木器家具上可攝取大量養(yǎng)料，迅速繁殖侵襲木材使其發(fā)生嚴(yán)重腐變現(xiàn)象。

隨著時間的推移，材料與環(huán)境相互作用逐漸減弱，腐變速度變緩，甚至最后與埋藏環(huán)境達(dá)到相對平衡。



一旦家具被發(fā)掘出來后暴露在大氣環(huán)境中，這種平衡立即被打破，破壞將繼續(xù)發(fā)生，有些家具強(qiáng)度甚至無法支撐自身重量。



所以對許多漆木文物家具來說，出土是造成其破壞的最主要原因之一，因?yàn)楦淖兞思揖弑４姝h(huán)境的相對濕度，從而導(dǎo)致木材膨脹或收縮，外觀表現(xiàn)是漆皮起翹、開裂甚至剝離。

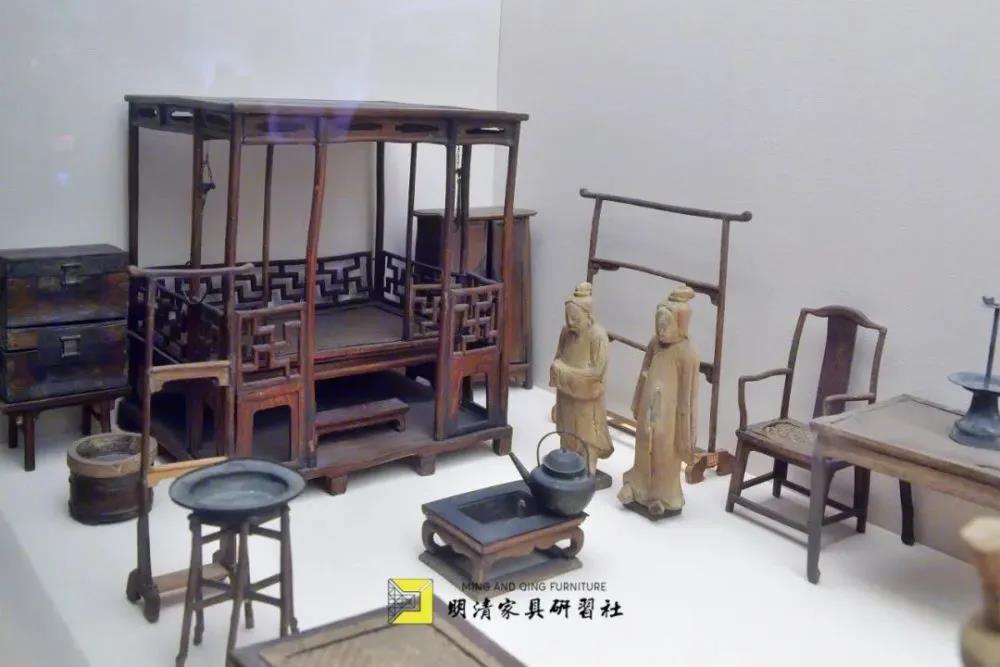

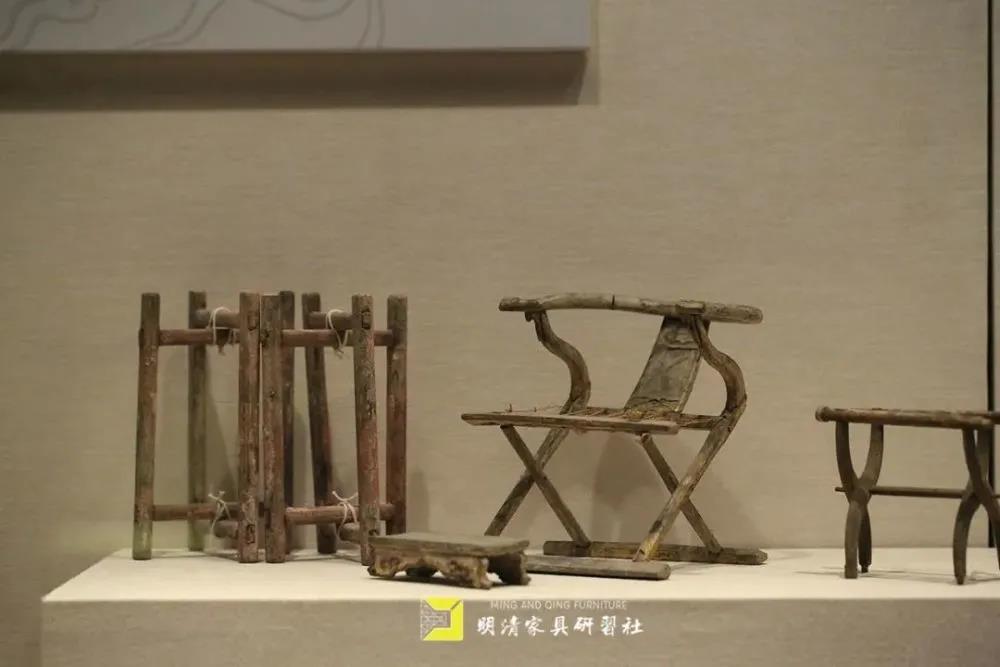

明 朱檀墓出土明器家具

我國出土的文物家具其保存狀態(tài)基本上可分為兩種類型：即南方潮濕地區(qū)出土的浸飽水的木家具和木胎漆家具，與北方干燥地區(qū)出土的潮濕而非飽和水狀態(tài)的木家具及木胎漆家具。

相對來說，由于環(huán)境的差異，南方保留下來的家具比北方多，且絕大多數(shù)是精美的飽水木器家具，所以出土文物家具修復(fù)和保護(hù)的關(guān)鍵問題是對其進(jìn)行脫水和定型的處理。



 明 王錫爵墓出土明器家具 蘇州博物館藏



出土的木器和漆器家具在長期地下浸泡過程中吸收了大量的水分，對這類家具的保護(hù)，有兩方面的內(nèi)容至關(guān)重要。第一，設(shè)法讓它們脫水定型；第二，用適當(dāng)?shù)奈镔|(zhì)加固器物，以提高它們的強(qiáng)度。



這兩個要求，往往是在處理過程中同時達(dá)到的，一般來說，脫水定型尤為重要。只有在器物非常脆弱的情況下，才考慮添加適當(dāng)?shù)募庸虅┑狡魑锢锶ァ?/span>





近幾十年來，我國文物科技工作者己探索出將近20余種關(guān)于出土木漆器保護(hù)的技術(shù)和方法，其中的高飽水木漆器的脫水定型技術(shù)和漆器起翹的粘貼技術(shù)，在世界都處于領(lǐng)先水平。

我們在修復(fù)家具時，要根據(jù)各種方法的優(yōu)缺點(diǎn)，并視家具的具體情況采用最佳的處理方式。



這里對常見的幾種方法作簡單介紹



有些飽水的木漆家具，可以在一個特定的環(huán)境中極其緩慢地進(jìn)行脫水。這個特定的環(huán)境必須是相當(dāng)穩(wěn)定的，其相對濕度應(yīng)比正常的室內(nèi)條件要高，但比之飽和水蒸汽環(huán)境又要略低一些。

這實(shí)際上就是要形成一個穩(wěn)定的小氣候環(huán)境。但需注意，這種方法對那些槽朽得較為嚴(yán)重的家具不太適用。

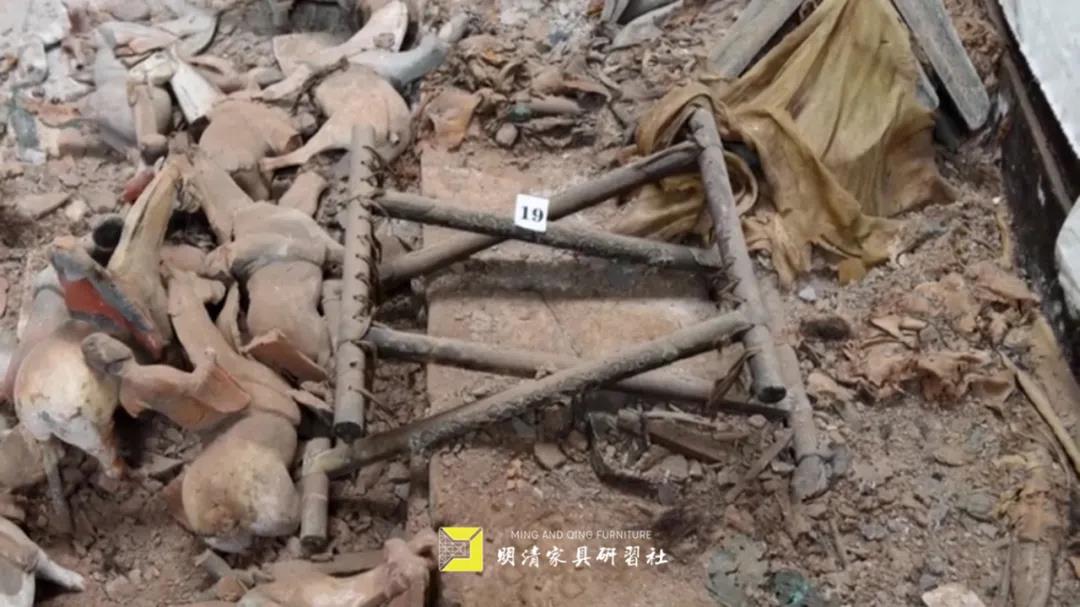

唐 交杌 甘肅天祝岔山村吐谷渾墓出土

其原理是利用水的蒸汽壓差使器物在一個特定的環(huán)境中，即相對濕度在95%左右環(huán)境中緩慢地進(jìn)行脫水，有時需在器物外包覆宣紙、吸水紙、稻草等吸水性材料以控制水的揮發(fā)速度。

也可以將家具埋在沙里，經(jīng)長時間緩慢脫水定型，亦可用潮濕的粗布包裹，置于陰涼處，讓它慢慢進(jìn)行干燥。

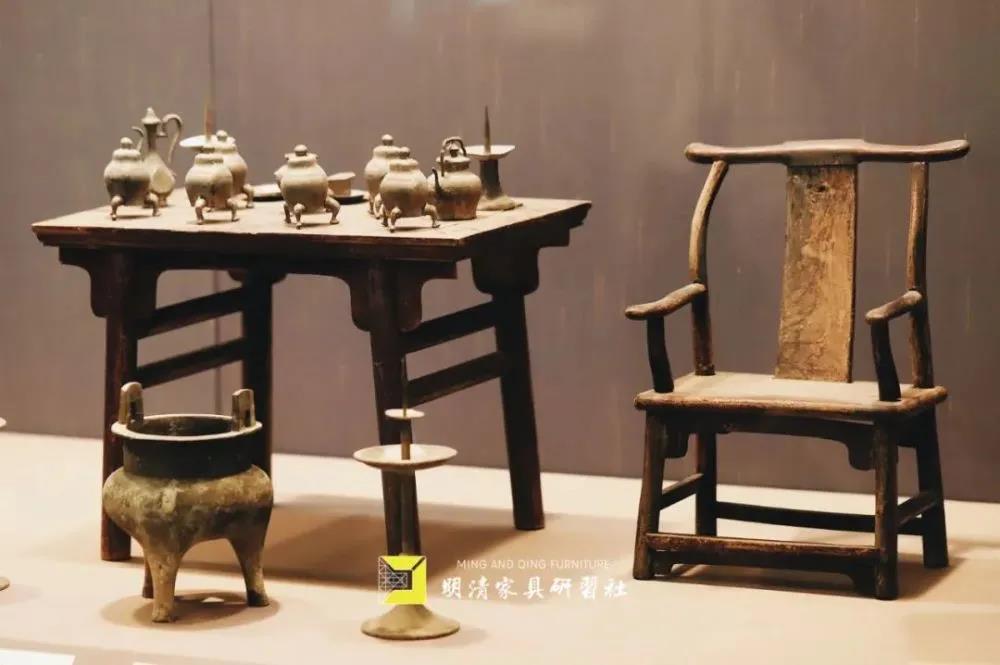

南宋 木椅 木桌  江蘇常州武進(jìn)區(qū)村前蔣塘南宋墓出土

此法優(yōu)點(diǎn)是簡便易行，不需要設(shè)備，處理后器物基本保持原貌，色澤正常缺點(diǎn)是處理周期相對較長，而且要始終控制環(huán)境穩(wěn)定的相對高濕度。

同時此法僅適用于極少數(shù)質(zhì)地較好、含水率較低的個別樹種制成的器物。適用范圍極窄，對操作者的經(jīng)驗(yàn)要求較高。

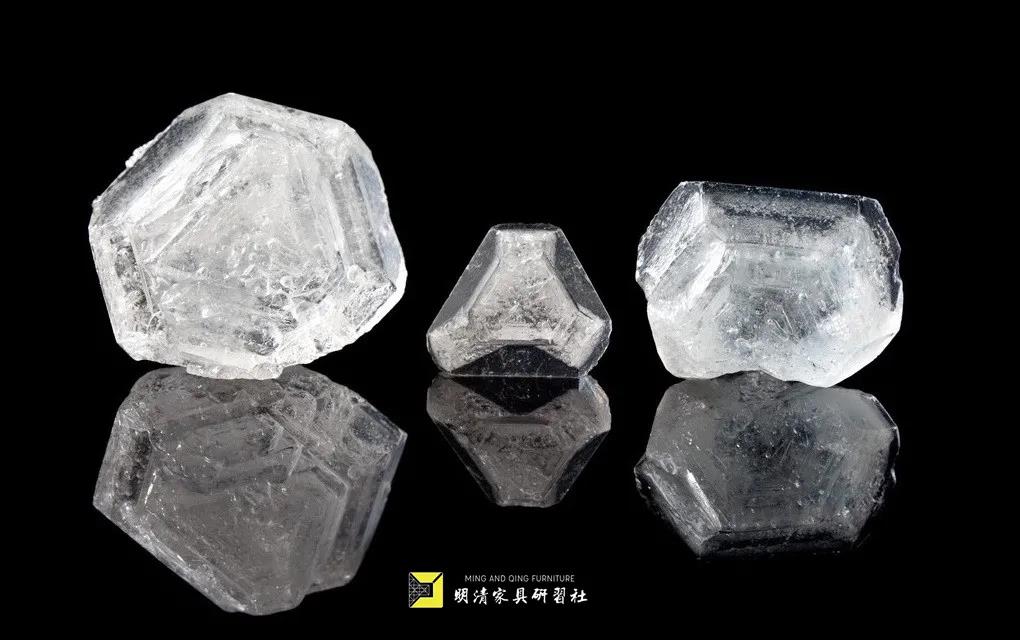

明礬在常溫下呈八角結(jié)晶狀，將明礬加熱成液體但以不喪失結(jié)晶水為準(zhǔn)則。它能隨著溫度的變化而由液體變成固體的水溶液，以取代木材細(xì)胞組織中過量的水分，穩(wěn)定家具木構(gòu)件的形態(tài)。



具體處理時，可將飽水的木漆家具置于熱的明礬濃溶液中煮數(shù)小時，溫度保持在92℃-96℃。這樣明礬就能充分地滲透到飽水的木材中，將飽水構(gòu)件從明礬的熱溶液中趁熱取出。

當(dāng)木材冷卻到室溫后，明礬溶液固化，并充填在木材細(xì)胞組織中，即可防止木器的收縮和變形。這種方法在實(shí)踐操作中，成功率較高。





此法是目前用于處理飽水木漆器的較有前途的方法之一，也是根據(jù)生物學(xué)技術(shù)發(fā)展而來的。

其原理是將器物在低溫下進(jìn)行冷凍，然后在低溫條件下使冰升華達(dá)到脫水目的。木材中的水于低溫下凍結(jié)后，可以在真空狀態(tài)下升華掉。

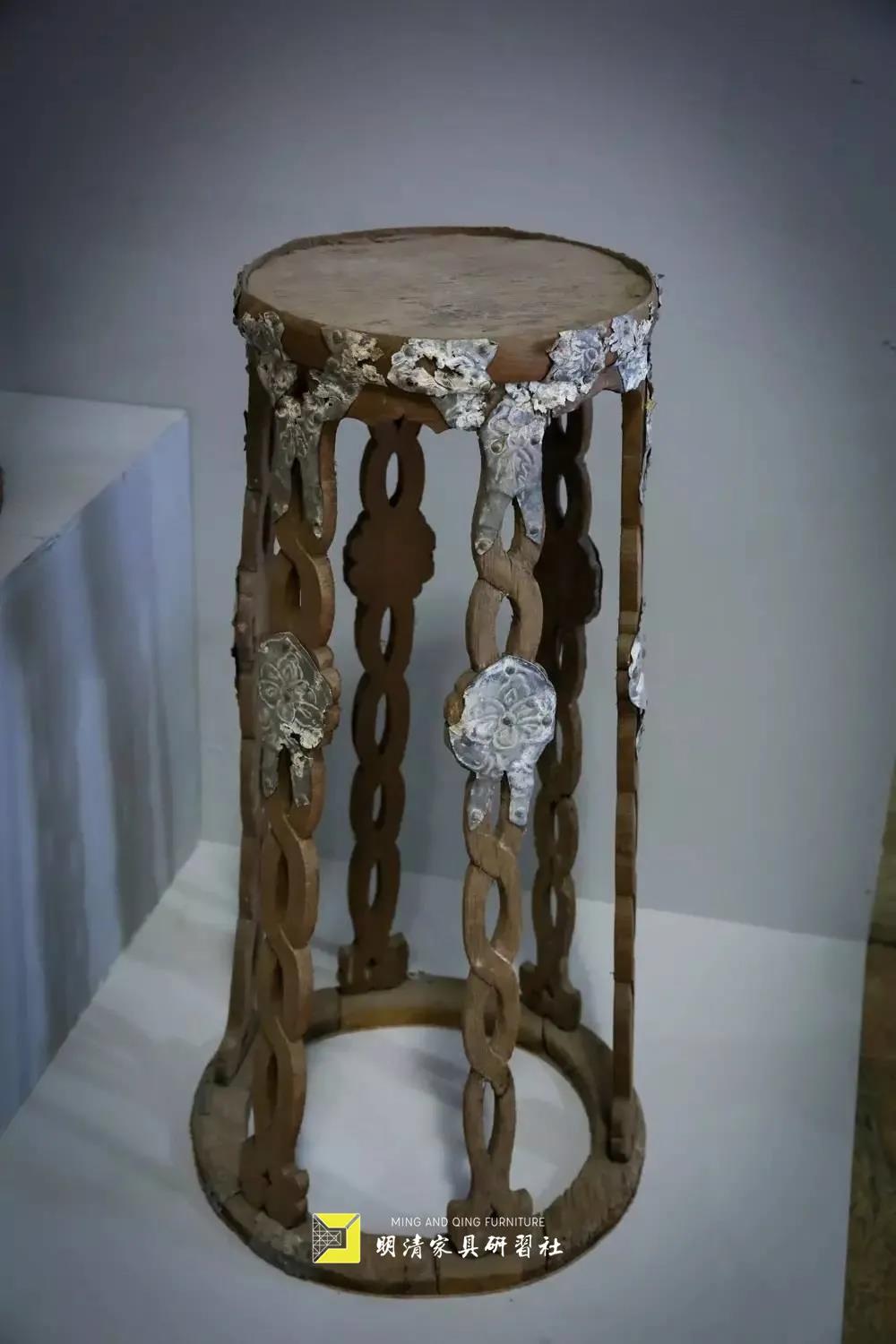

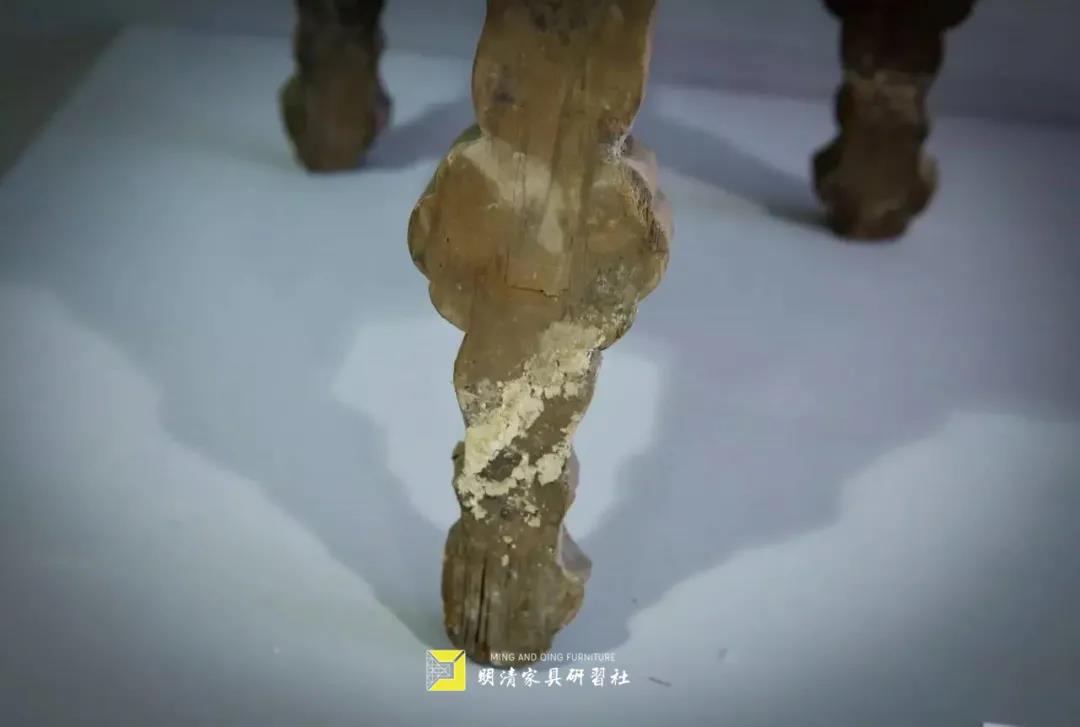

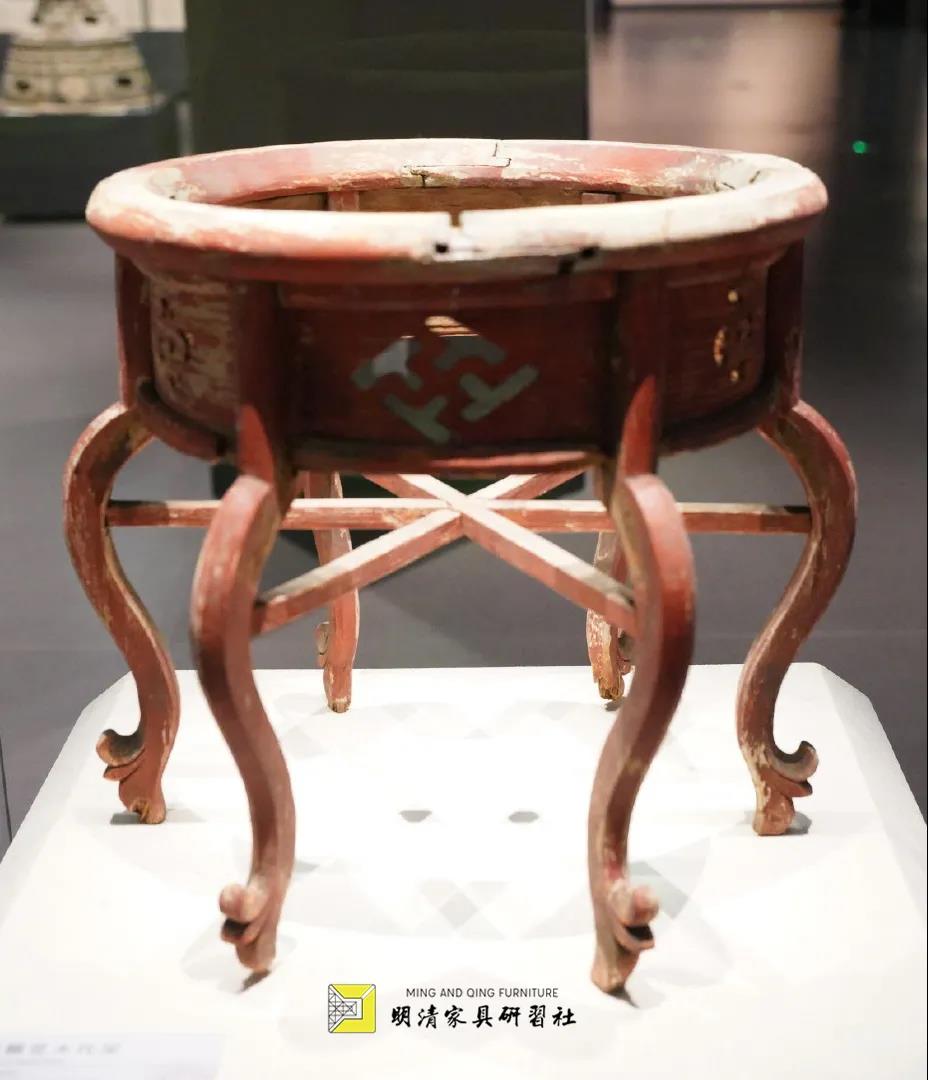

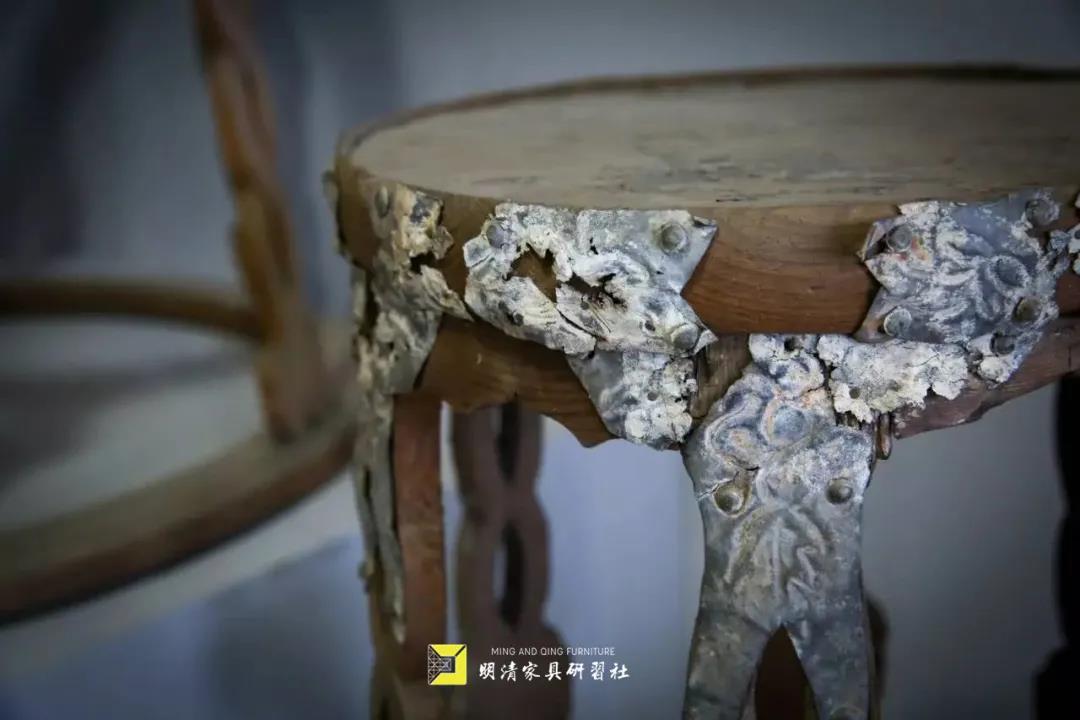

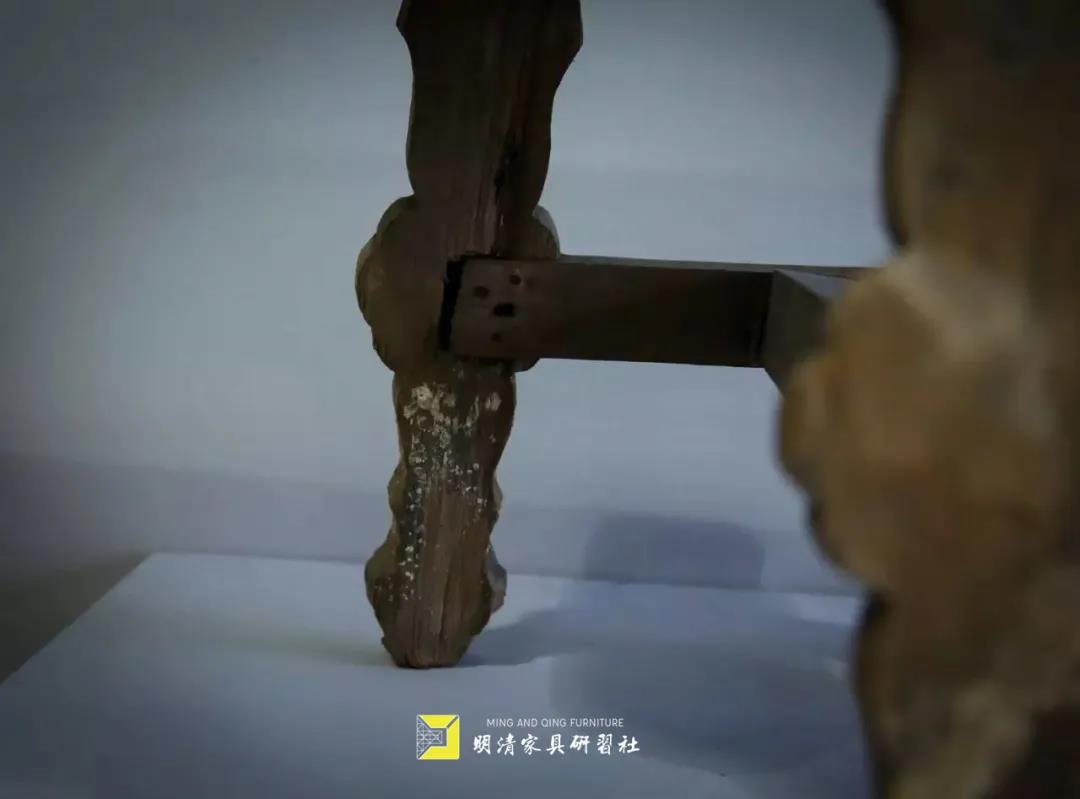

五代 六足木鑲銀飾幾 江蘇揚(yáng)州尋陽公主墓出土

木器經(jīng)預(yù)凍后，在濕木上形成了一層薄冰，在凍到獲得良好的真空狀態(tài)時，冰的表面就會發(fā)生升華作用，直接從冰層下抽出的水的升華熱則會使更多的水凍結(jié)，因此冰結(jié)層就會深入濕木中。

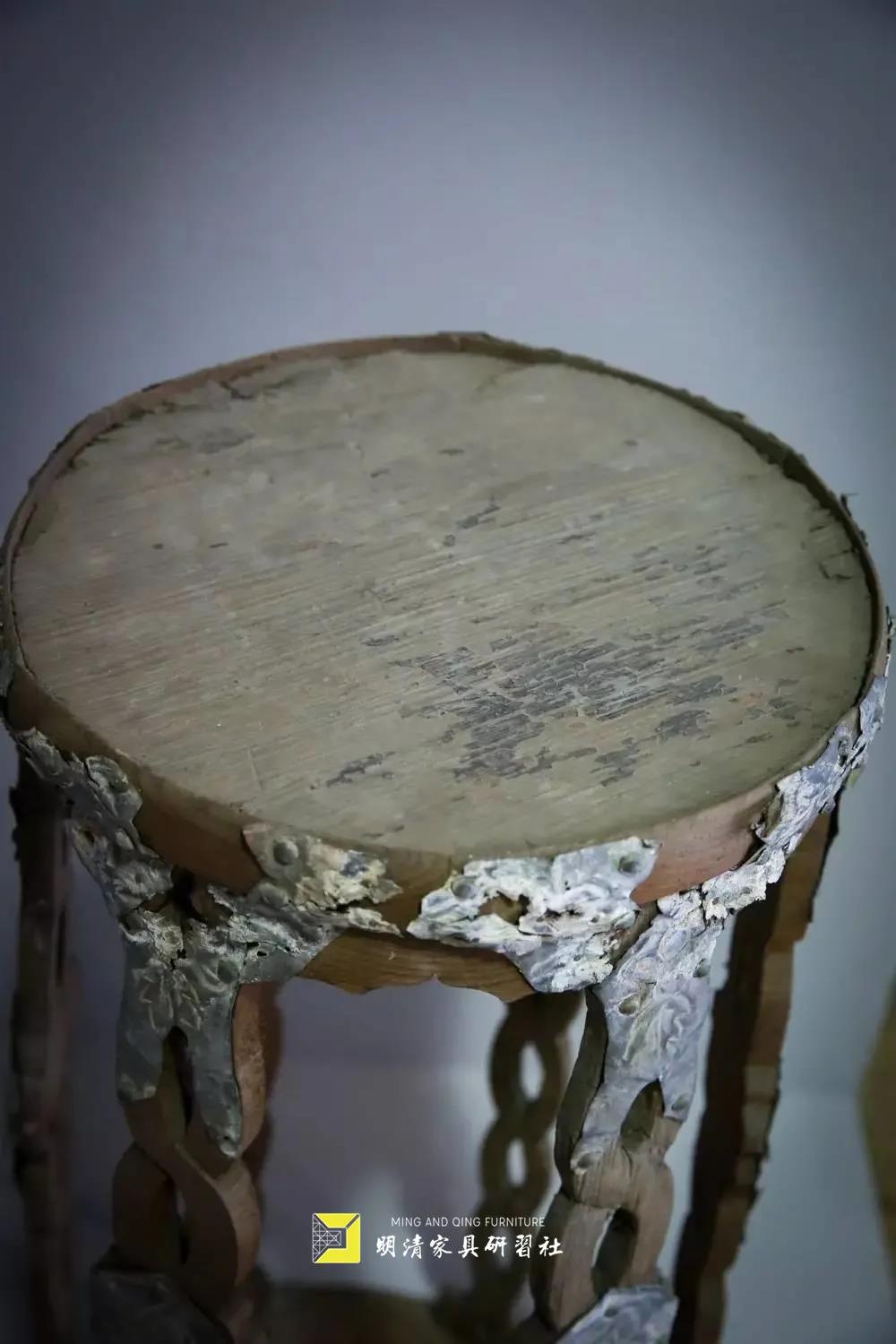

五代 六足木鑲銀飾幾 江蘇揚(yáng)州尋陽公主墓出土

那種使木材受損的破裂力，隨著冰的形成即會局限于薄層上，這一薄層則可以支持所產(chǎn)生的應(yīng)力而不受損害。

由于直接冰結(jié)的方法總是會使器物發(fā)生一定程度的開裂，為了防止在冰凍過程中使器物出現(xiàn)破裂的現(xiàn)象，改用縮丁醇替換出木器中的水后，再來凍干，效果則要好很多。

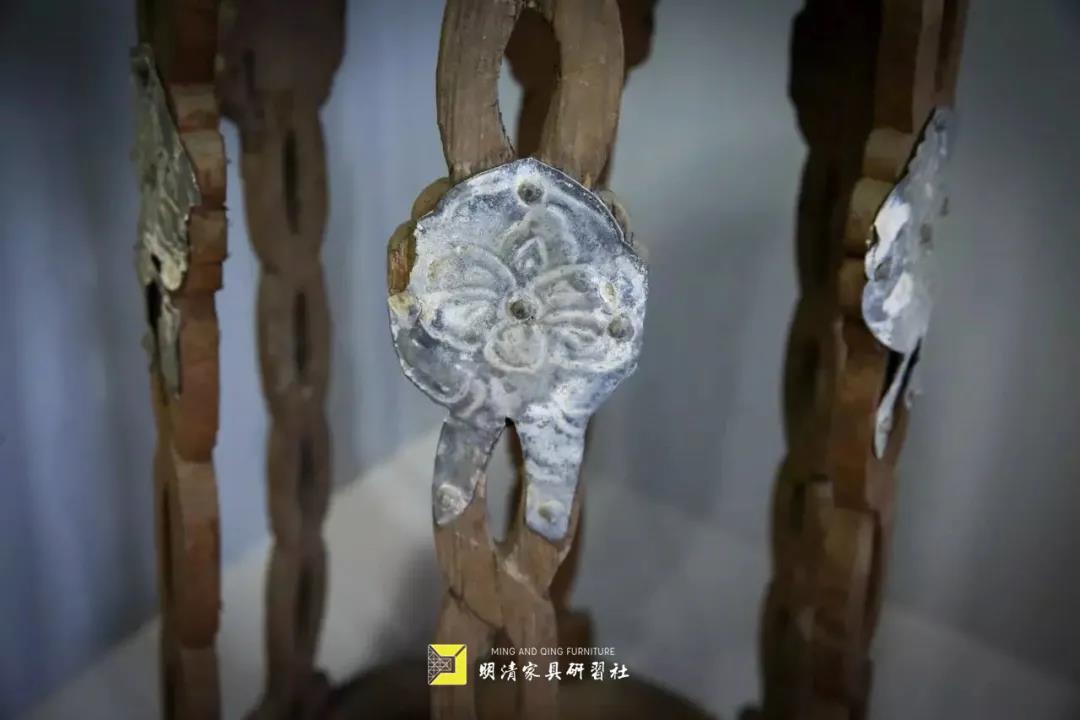

五代 六足木鑲銀飾幾 江蘇揚(yáng)州尋陽公主墓出土

在此基礎(chǔ)上發(fā)展起來的真空冷凍干燥法，其原理是將器物在低溫下進(jìn)行冷凍，然后在真空、低溫條件下使冰升華達(dá)到脫水目的。

此法的優(yōu)點(diǎn)是處理時間大為縮短，可隨時進(jìn)行處理，處理后器物基本保持原貌。缺點(diǎn)是此法需使用專門的設(shè)備，設(shè)備投資較大，單采用此法時適用范圍較窄，通常情況下與其它方法聯(lián)用。如采用PEG滲透法進(jìn)行前處理后再進(jìn)行真空冷凍干燥。



五代 六足木鑲銀飾幾 江蘇揚(yáng)州尋陽公主墓出土

聚乙二醇是一種既溶于水又溶于有機(jī)溶劑的高分子材料，簡稱PEG，平均分子量從200一20000不等，化學(xué)性質(zhì)穩(wěn)定，在常溫下可保存數(shù)十年而化學(xué)結(jié)構(gòu)不發(fā)生變化。

PEG的任何化學(xué)分解產(chǎn)物都是揮發(fā)性的，不會存在任何殘留物，是比較理想的木材填充劑。





此法原理是利用溶液滲透作用將聚乙二醇滲透到木材細(xì)胞中并置換出大部分水分，聚乙二醇在木材內(nèi)部支撐木材組織結(jié)構(gòu)，剩余水分或有機(jī)溶劑經(jīng)自然揮發(fā)或真空冷凍干燥后，以達(dá)到脫水目的。

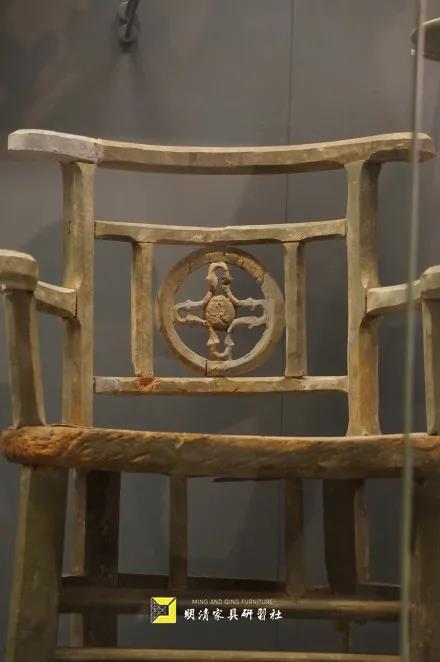

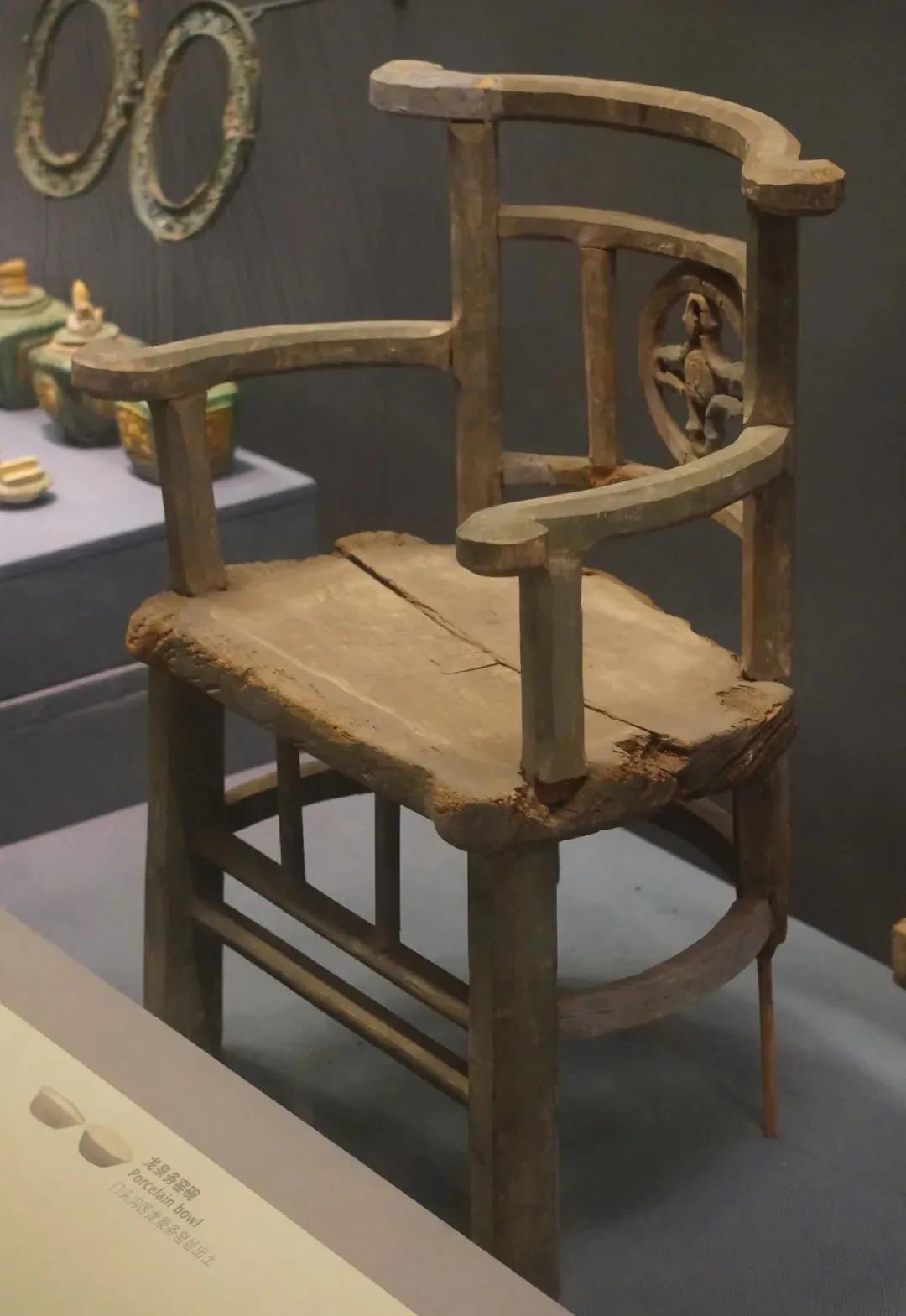

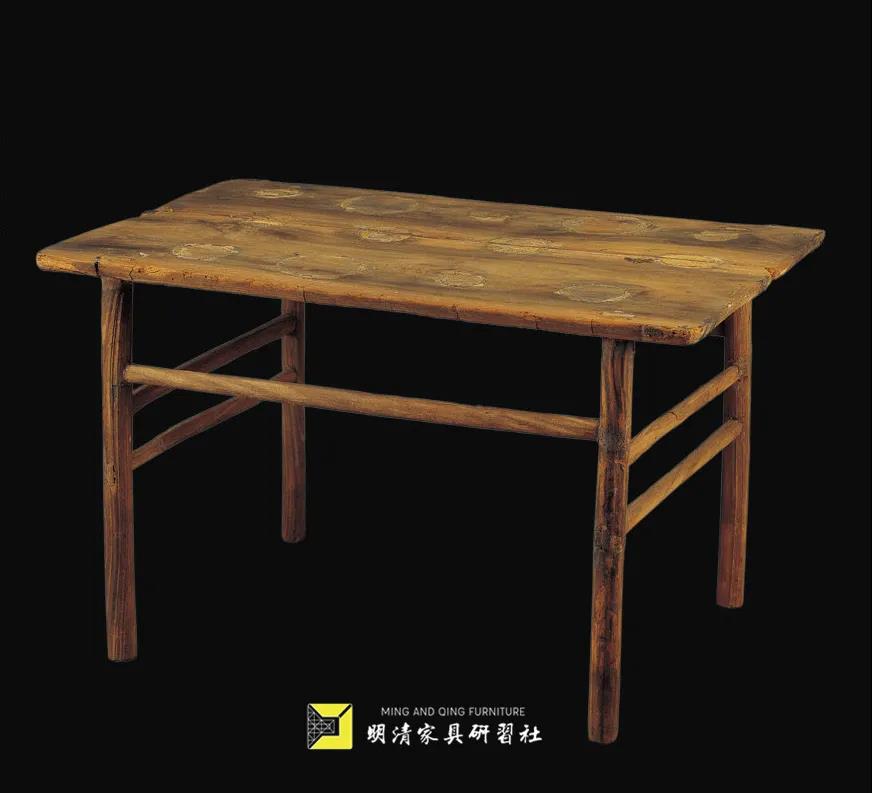

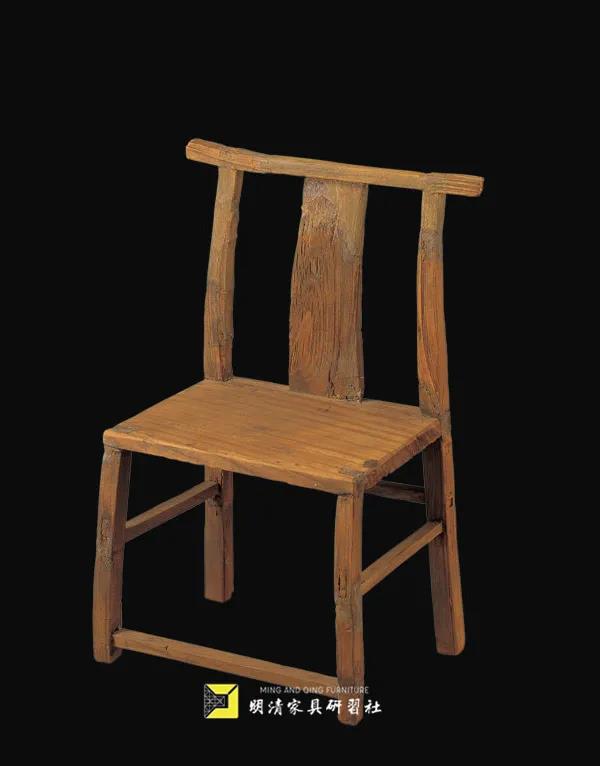

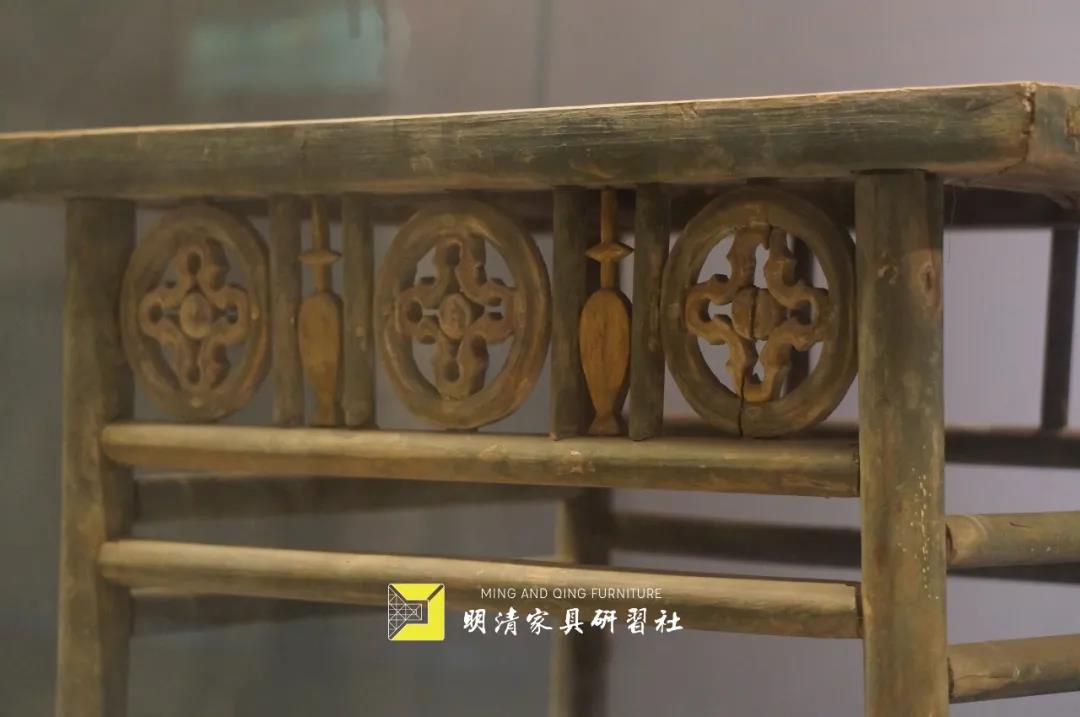

遼代 木椅 木桌  北京市房山區(qū)天開塔地宮出土

此法優(yōu)點(diǎn)是操作簡便、易行，處理原料來源廣泛。經(jīng)處理后的文物尺寸穩(wěn)定，可根據(jù)文物的材質(zhì)、形狀、腐朽程度、含水率等采取不同分子量浸泡、不同溶劑或使用噴涂等方式進(jìn)行加固脫水。



遼代 木椅 木桌  北京市房山區(qū)天開塔地宮出土

比較適于處理含水量較大、木材腐朽較嚴(yán)重的飽水木質(zhì)文物，尤其是對于大型木器或者移動較困難的木質(zhì)文物，多采用此法。聚乙二醇無毒，操作安全。



 遼代 木椅 木桌  北京市房山區(qū)天開塔地宮出土

缺點(diǎn)是此法處理周期較長，使用高分子量聚乙二醇時要進(jìn)行加熱，能源消耗較大，由于聚乙二醇具有吸濕性，當(dāng)環(huán)境濕度較大時聚乙二醇會產(chǎn)生析出，附著在器物表面，因此對脫水后的文物保存環(huán)境要求較高。



遼代 木椅 木桌  北京市房山區(qū)天開塔地宮出土

蔗糖是由一個分子葡萄糖和一個分子果糖所組成，它易溶于水，隨著溫度升高，其溶解度加大。

此法原理是利用溶液滲透作用將蔗糖滲透到木材細(xì)胞中并置換出部分水分，蔗糖在木材內(nèi)部支撐木材組織結(jié)構(gòu)，剩余水分或經(jīng)自然揮發(fā)或真空冷凍干燥除去以達(dá)到脫水目的。

此法優(yōu)點(diǎn)是處理速度較快，處理材料來源廣泛，定型效果比較理想，對漆皮無損傷，處理后的器物基本保持了文物的原貌，適應(yīng)環(huán)境能力強(qiáng)，而且具有可逆性。

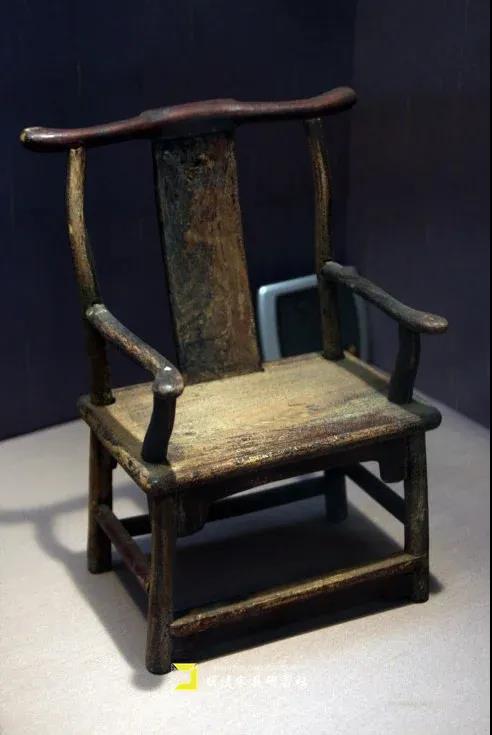

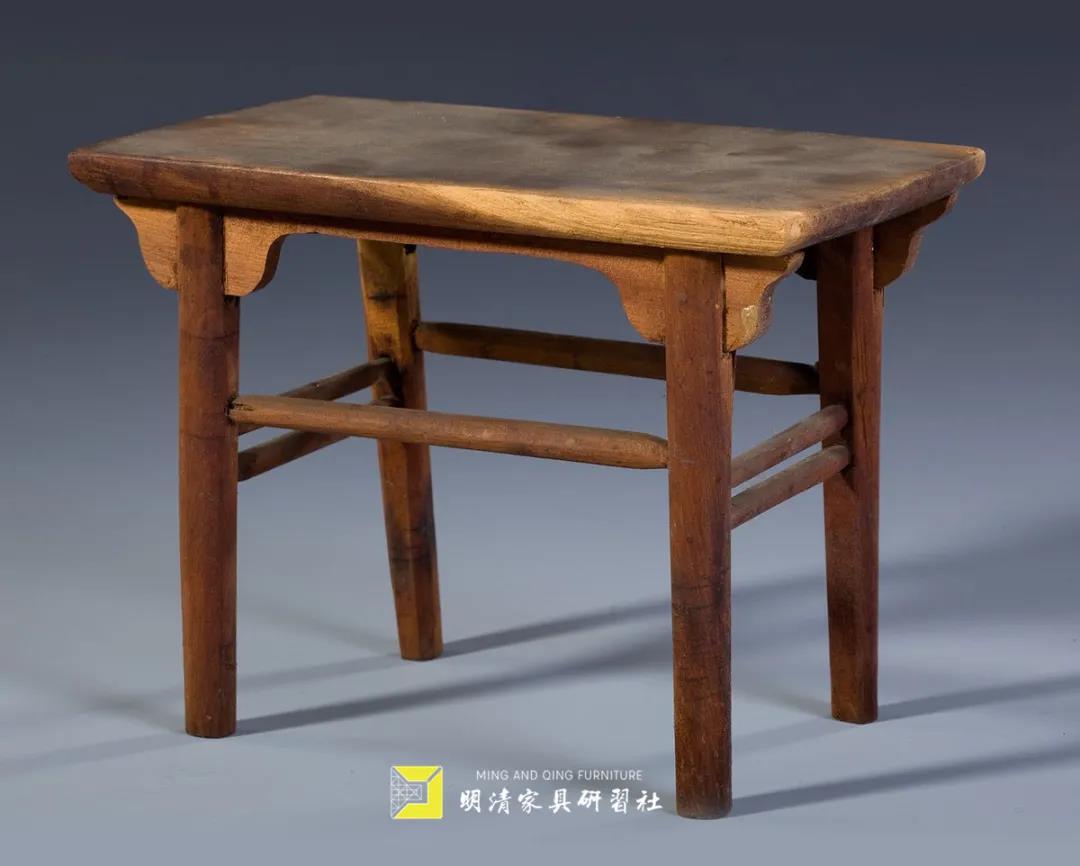

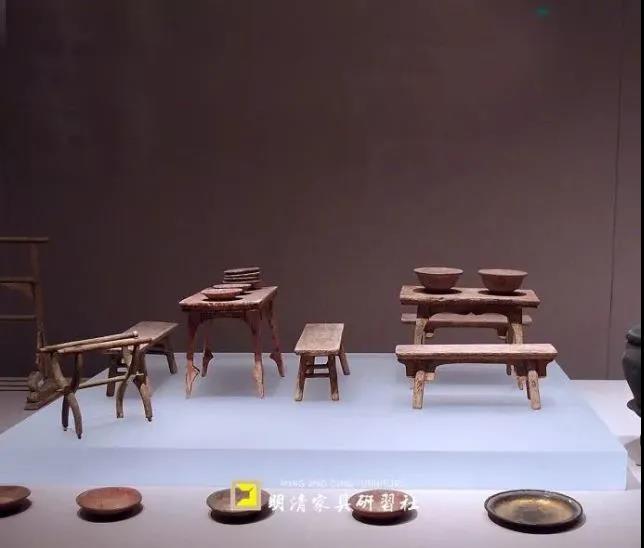

金 杏木質(zhì)家具明器  金代閻德源墓出土

缺點(diǎn)是脫水后的器物體積有所增加，脫水后的器物大部分表面色澤偏深，器物強(qiáng)度較低，對水彩繪制的木質(zhì)文物、高含水率和較為腐朽的器物適用性不強(qiáng)。

 金 杏木質(zhì)家具明器  金代閻德源墓出土

用糖浸泡飽水器物的同時必須向溶液內(nèi)加入防霉劑，由于蔗糖有高吸水性，脫水后的器物必須用高分子材料進(jìn)行表面封護(hù)。



金 杏木質(zhì)家具明器  金代閻德源墓出土

此法早期是制作生物標(biāo)本的一套生物學(xué)技術(shù)，后來用在出土飽水木材的脫水方面。工作原理先用醇代替木材細(xì)胞組織中的水，而后再以乙醚替換醇，最后讓乙醚揮發(fā)掉。

若器物比較脆弱，可以將樹脂乳香膠或十六醇等溶于最后的乙醚溶液中，這樣樹脂填充材料就浸滲到木材中，待乙醚揮發(fā)掉后，就存留在木器內(nèi)，使之得到加固。

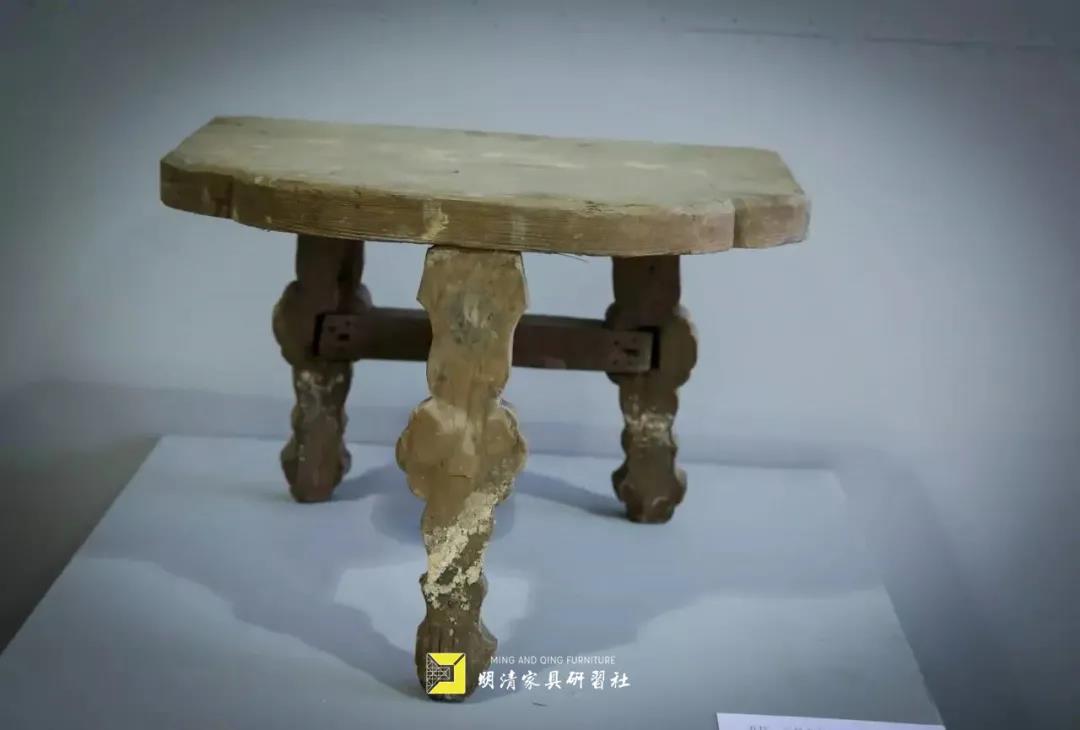

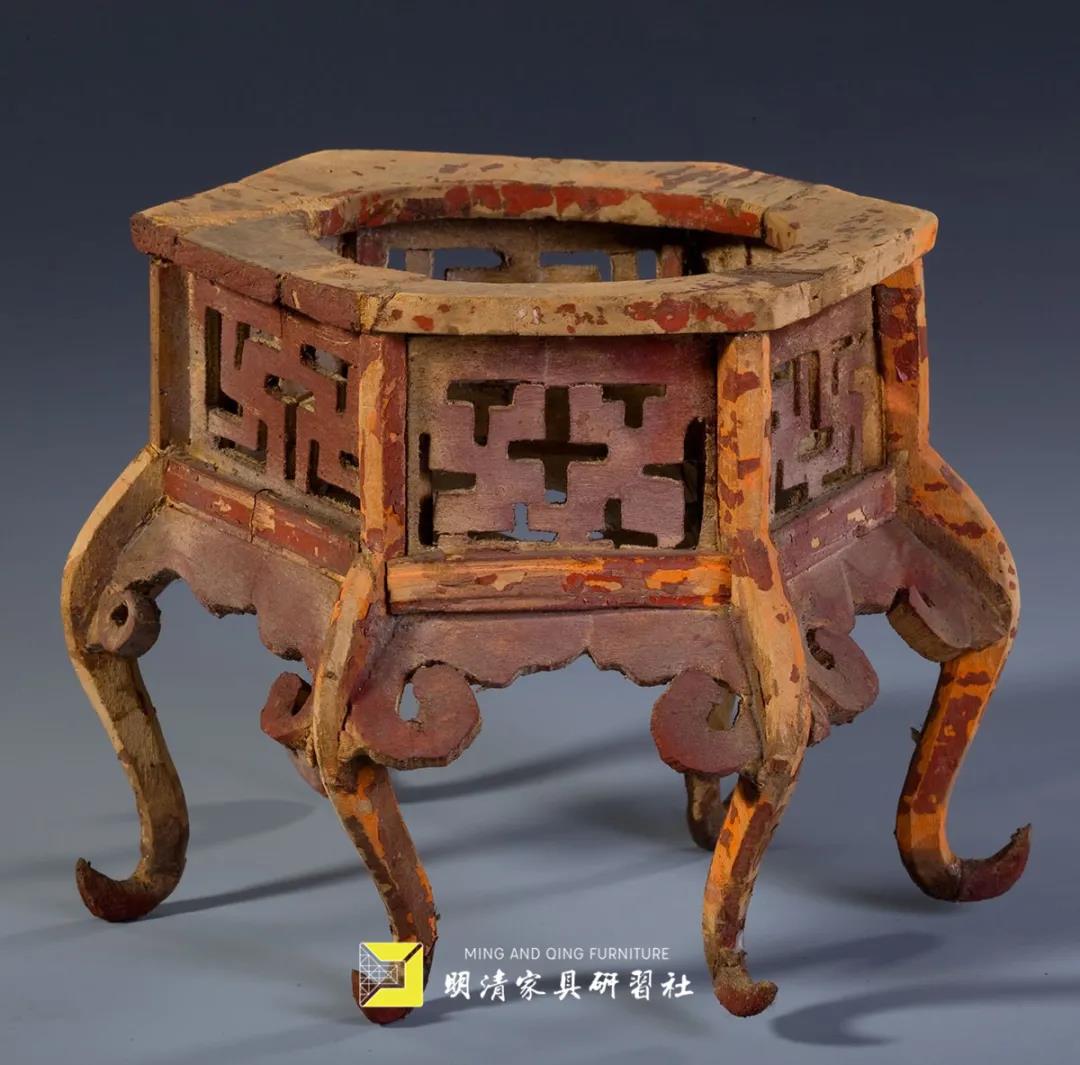

 五代 三足木座 江蘇揚(yáng)州尋陽公主墓出土

由于乙醚具有非常低的表面張力，其張力不到水分的。當(dāng)它揮發(fā)時，不會引起脆弱木的細(xì)胞發(fā)生崩潰。國內(nèi)很多博物館都用此法處理過木器，效果很不錯。



 五代 三足木座 江蘇揚(yáng)州尋陽公主墓出土

此法優(yōu)點(diǎn)是處理速度快，處理材料來源廣泛，處理含水率較低的薄胎器物，或者質(zhì)地較好的小型規(guī)則的家具模型效果較好，處理后器物能基本保持原貌。

缺點(diǎn)是此法對含水率較高或腐朽較嚴(yán)重的器物不適用。由于乙醇對漆膜的影響會造成漆膜起泡皺縮等，所以處理漆器較為困難。



五代 三足木座 江蘇揚(yáng)州尋陽公主墓出土

乙二醛是最簡單的二醛，分子量較低，在水溶液中乙二醛以水合物存在，其化學(xué)性質(zhì)非?；顫?。

此法原理是利用乙二醛水溶液浸泡飽水木、漆器內(nèi)加防霉劑，當(dāng)器物完全被乙二醛溶液浸透后加入固化劑，并在一定溫度下固化干燥。

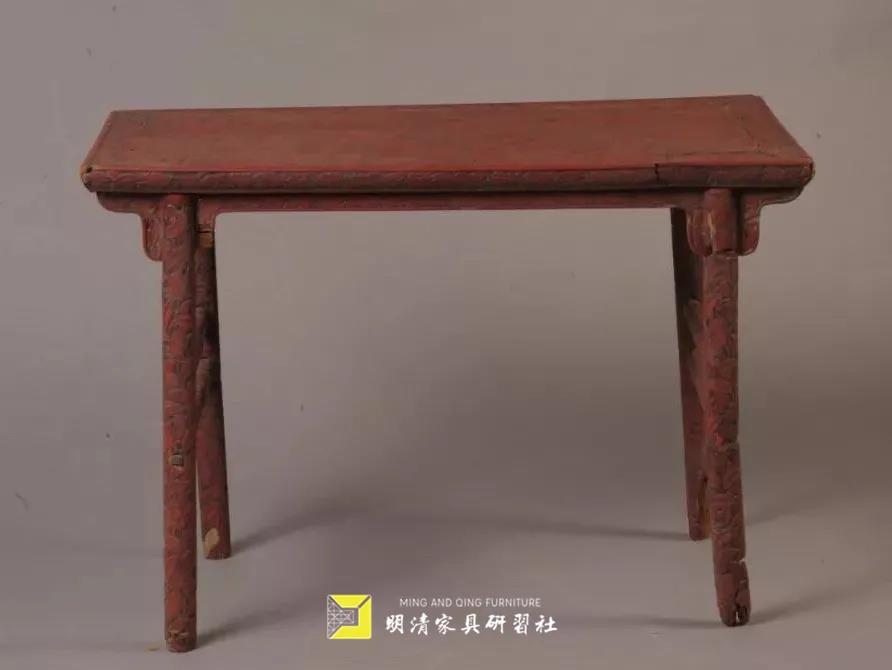

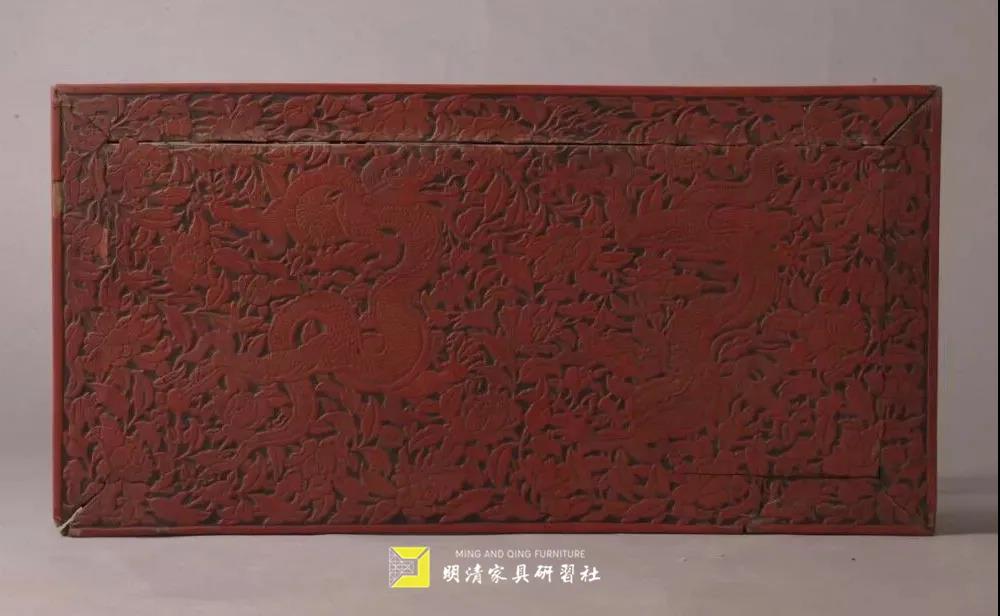

元 雙龍牡丹紋剔紅漆案  漳縣汪家墳元墓出土

此法優(yōu)點(diǎn)是操作簡便，成本低，設(shè)備簡單，易于推廣。處理薄胎小件漆器效果較好，而且乙二醛法處理的漆器因滲透效果好，木胎的漆膜能很好的保持原型，漆膜色澤自然。

缺點(diǎn)是處理木器不如漆器理想，對含水率較高或腐朽嚴(yán)重的木質(zhì)文物不太適用，處理時必須加入防霉劑。

 元 雙龍牡丹紋剔紅漆案  漳縣汪家墳元墓出土

每一件文物家具都具有自己的時代特點(diǎn)和風(fēng)格，都是人類寶貴的智慧財(cái)富。正如黑格爾所說：“任何一件美術(shù)作品，都屬于它的時代和它的民族，各有特殊環(huán)境，依存于特殊的歷史和其它的觀念和目的。”而我們能做的，就是盡量復(fù)原這種美，讓古人的智慧與審美重新閃耀。

-  END  -
